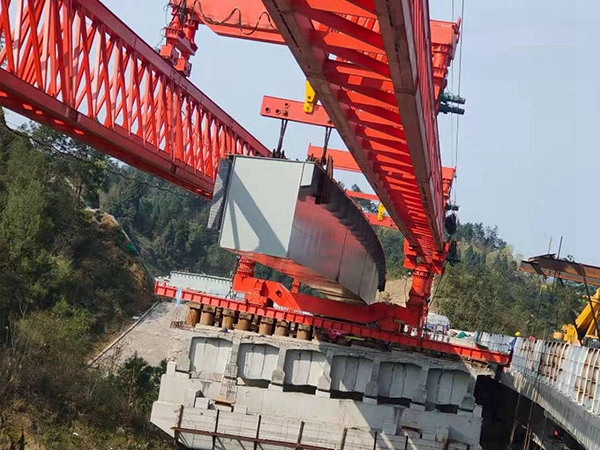

40米180吨架桥机技术参数
来源：河南省宏远设备工程有限公司
时间：2023-06-08
1主机部分:
1.1额定起重量： 180吨。
1.2.主机总重量： 155吨。
1.3适宜跨度： 公路 40米， 铁路 32米。
1.4配备功率：配100KW发电机组。
1.5架设梁片： 纵坡 ±5％
1.6架设梁片： 横坡 ±3％
1.7架设斜交桥交角： ≤45°
1.8架设梁片外形尺寸：铁路 3.3m×2.6m×32
1.9吊梁纵移速度：每分钟 5m
1.10吊梁起落速度：每分钟 0.6m
1.11吊梁整机横移：每分钟 1.6m
1.12.架设曲线桥小半径 ： 200m
1.13架设边梁机械作业一次到位，且对边梁翼板无损伤，载荷合理。
1.14架桥机外形尺寸能通过内燃机车隧道.半径≥350m
控制及液压件需具备防风、防雨、防尘功能。
1.16各部电器、液压件拆卸简易，维修方便，且安全可靠。
1.17
架桥机1、2、3支腿设置工作人员上下扶梯。各结构件需有吊装平衡的吊孔、吊环。以便吊装安全。
2机动运梁车部分（铁路）：
2.1额定载重量： 180吨。
2.2牵引力应满足3％纵坡的动力，且停车、起步运行平稳，制动可靠。
2.3运梁车转盘承载后转动灵活，绑扎支架稳固，且维修方便。
2.4运梁车允许通过小半径180m。
2.5整机运行速度须变频调速每小时重载速度0-5公里。
2.6配备功率：配120KW发电机组。
3龙门架：
3.1安装方便，起升可靠。
3.2适应新型铁路梁外形尺寸的通过能力。
3.3动力、油缸分布合理，维修方便。
3.4各部外接电器及液压件加盖防护装置。
3.5倒装龙门架设置工作人员上下扶梯。
3.6配备功率：配2×30KW发电机组。
